M12 2-4 stift hane/hona integral T-Typ av ledningsnät och kabelenhet
Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m12 2-4 stift hane/hona integral t-typ ledningsnät och kabelmontage i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Temperaturklassificering |
-20 grader ~+85 grader |
|
Kontakta motståndet |
10mΩ |
|
Vattentät nivå |
IP67 |
Materialspecifikationer
|
Parameter |
Specifikation |
|
Material |
PVC,, Nylon |
|
Tillbehör |
Nylonmutter |
Produktteknisk ritning
T-formad kropp, stam i ena änden, två grenar i 180 grader. Panelmonterad gänga M12×1.0 på bålsidan, nylonmutter fäster från utsidan. Grenuttag accepterar standard M12-kontakter. Överformens mått: stamlängd 36,3 mm, grenarmar 11,4 mm respektive 15 mm, total kroppsbredd 53 mm på den bredaste punkten. Monteringsmuttern mäter 9,8 mm tvärs över plattorna, med en referens på 7,8 mm på den passande ytan. Standard M12 cirkulär kontaktlayout. ISO 2768‑m. Anpassad pin-mappning tillgänglig – berätta vilka kontakter som går till vilken filial. PDF/DWG på begäran.
Produktdetalj

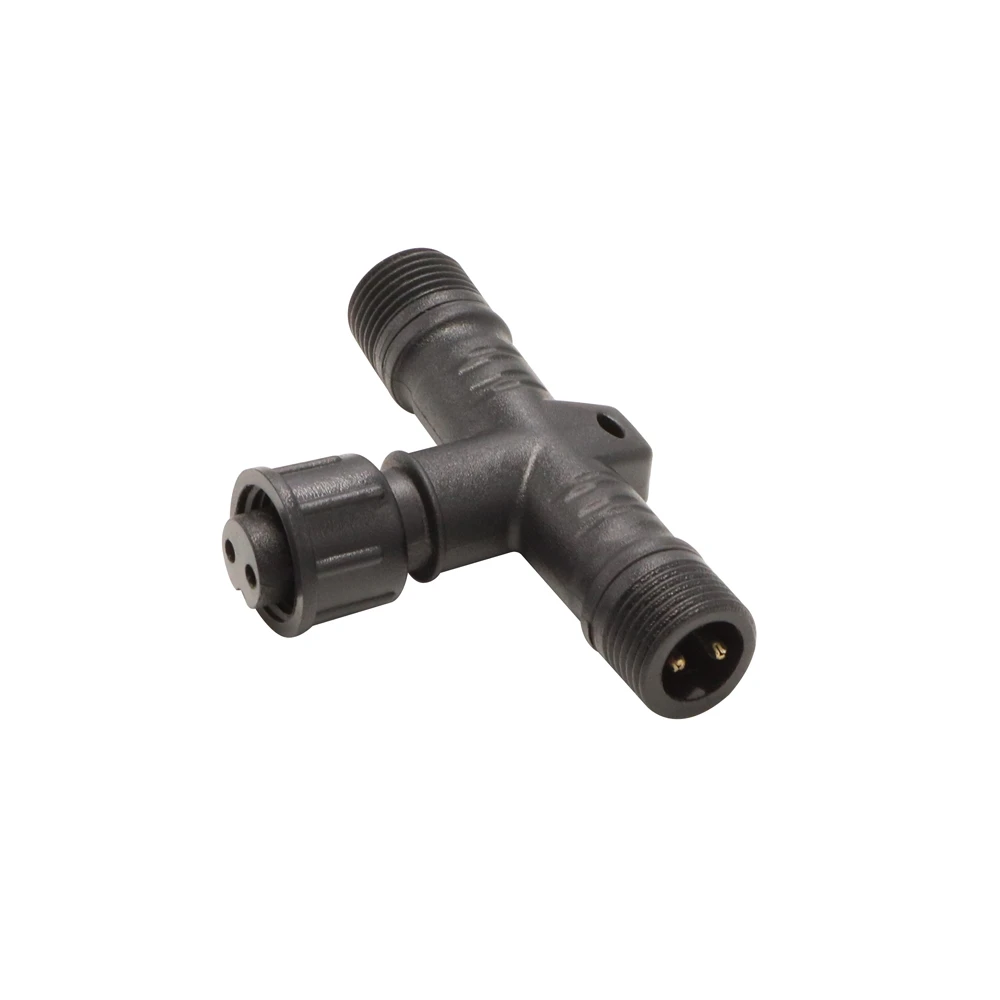

Ovanifrån av M12 2-4 Pin Integral T-Type Splitter med nylonmutter
Den här bilden uppifrån och ned visar splittern av M12 T-typ i svart PVC, utrustad med nylonkopplingsmuttrar istället för metall – ett lättare alternativ för panelmontering. Inga kablar är anslutna, så de tre portarna och den integrerade gjutna kroppen är fullt synliga. Nylonmuttrarna ger fortfarande IP67-tätning när de är ihopkopplade, och T-formen tillåter en rak genomgång plus en vinkelrät gren.

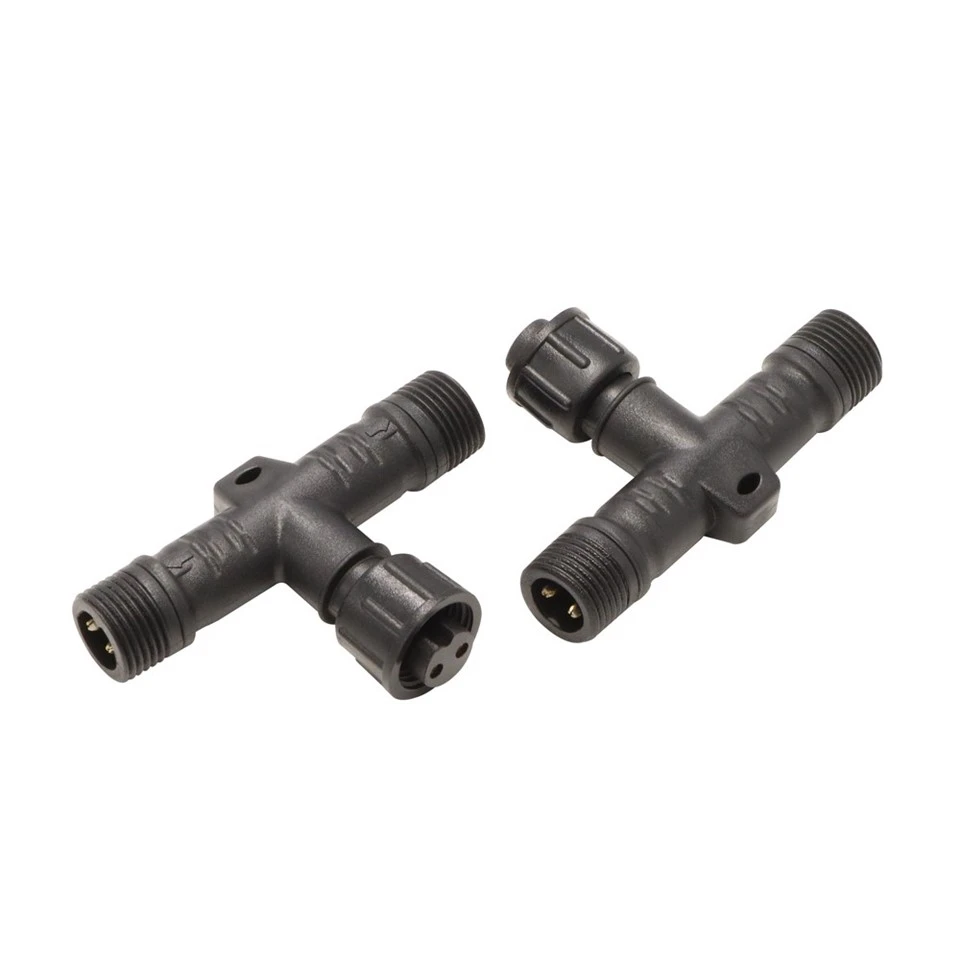

Korsplacerade M12 2-4-stiftsdelare som visar 2-stiftskontakter
Två identiska splitters är placerade på tvären för att avslöja han- och hongränssnitten – båda är 2-stiftskonfigurationer. Detta arrangemang visar tydligt kontaktlayouten och polariserande nyckelpositioner. Dessa enheter används vanligtvis som en del av en kablar, vilket möjliggör fältanpassade ledningar utan permanenta skarvar.
FAQ
