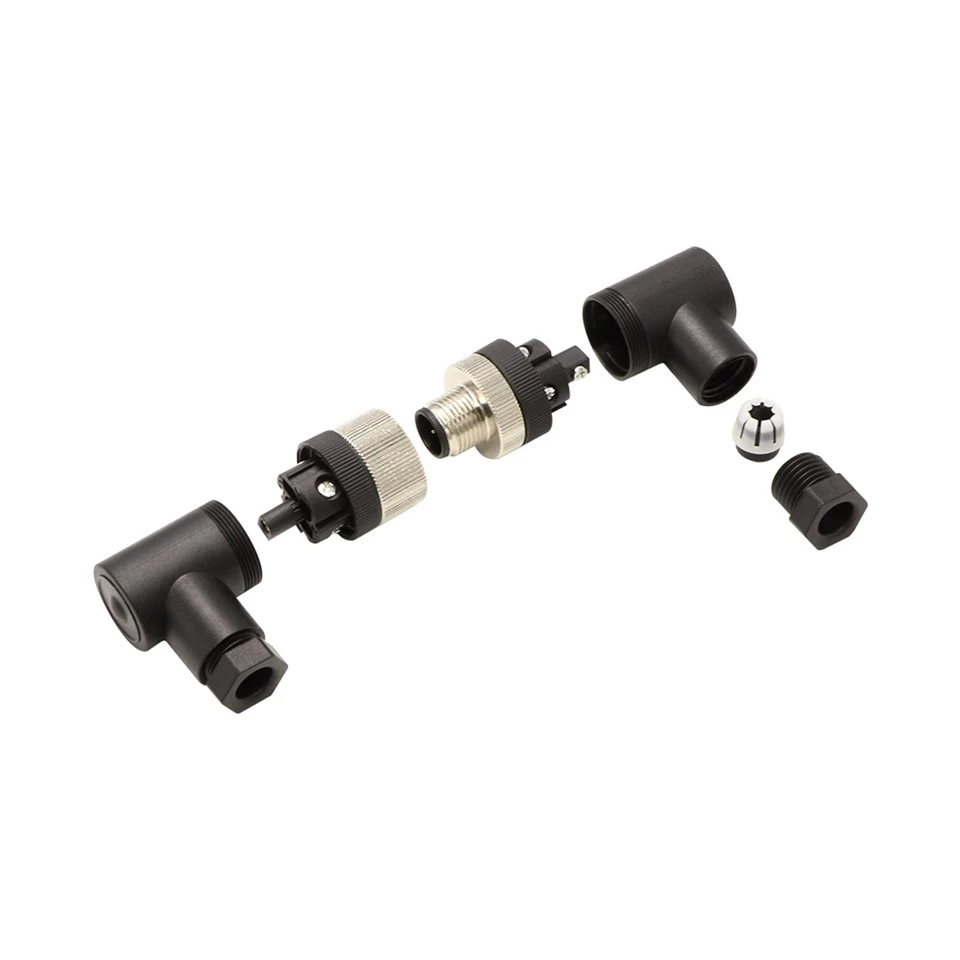

M12 2 Core Quick Assembly Waterproof Connector IP67
Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m12 2 vattentät snabbmonterad vattentät kontakt ip67 med kärnor i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Spänningsvärde |
AC250V |
|
Nuvarande R ating |
Mindre än eller lika med 6A |
|
Tider av plugg |
1500 |
|
Max kabel OD |
Mindre än eller lika med 6,0 mm |
|
Kretsstruktur |
Parallell |
|
Kontakta motståndet |
10mΩ |
|
Isoleringsstruktur |
500MΩatDC500V |
|
Spänningshållbarhet vid rumstemperatur |
1,5 KV |
|
Temperaturklassificering |
-20 grader ~+85 grader |
|
Vattentät nivå |
IP67 |
Materialspecifikationer
|
Parameter |
Specifikation |
|
tråd material |
PVC, Gummi |
|
Jack material |
PVC |
|
Pin Material |
Nickelpläterad-mässing |
|
Tätningsring |
Gummi |
Produktteknisk ritning
Måttritningen tillhandahåller viktiga mekaniska data per bifogat CAD-extrakt. Hanpluggs totallängd 40,0 mm; honuttag total längd 40,0 mm. Båda har M12×1,0 passande gängor med en ingreppslängd på 20,0 mm. Snabbkopplingen är av push-on-typ – ingen rotation krävs för initialt ingrepp; låshylsan komprimerar den interna O-ringen för IP67-tätning. Kabelingång accepterar upp till 6,0 mm OD. Toleranser enligt ISO 2768‑m. PDF/DWG tillgängligt för CAD-integration. Verifiera kabelinföringsdjupet och tätningskompressionen under monteringen för att säkerställa klassificerad vattentäthet.
Produktdetalj
4-stifts honhylsa
Denna 45 graders vinklade vy visar honuttaget med fyra nickelpläterade mässingskontakter (1,0 mm diameter) arrangerade i standard M12-mönster. Det svarta PVC-huset och den invändiga gängan (M12×1.0) är synliga. Tätnings O-ringen är försänkt inuti den passande ytan. Den här bilden hjälper till att inspektera kontaktinriktning och gängtillstånd före montering.
Kvinnlig kärl med tillbehör
Det här fotot visar honuttaget tillsammans med dess skyddande dammskyddstillbehör. Kåpan är gjuten i svart PVC med en push-on-passning över M12-gängan – inga verktyg behövs. När den är installerad täcker den kontakterna och tätar från smuts och fukt under förvaring. Tjudet förhindrar förlust. Användbar för fältunderhåll och tillfälliga frånkopplingar.
