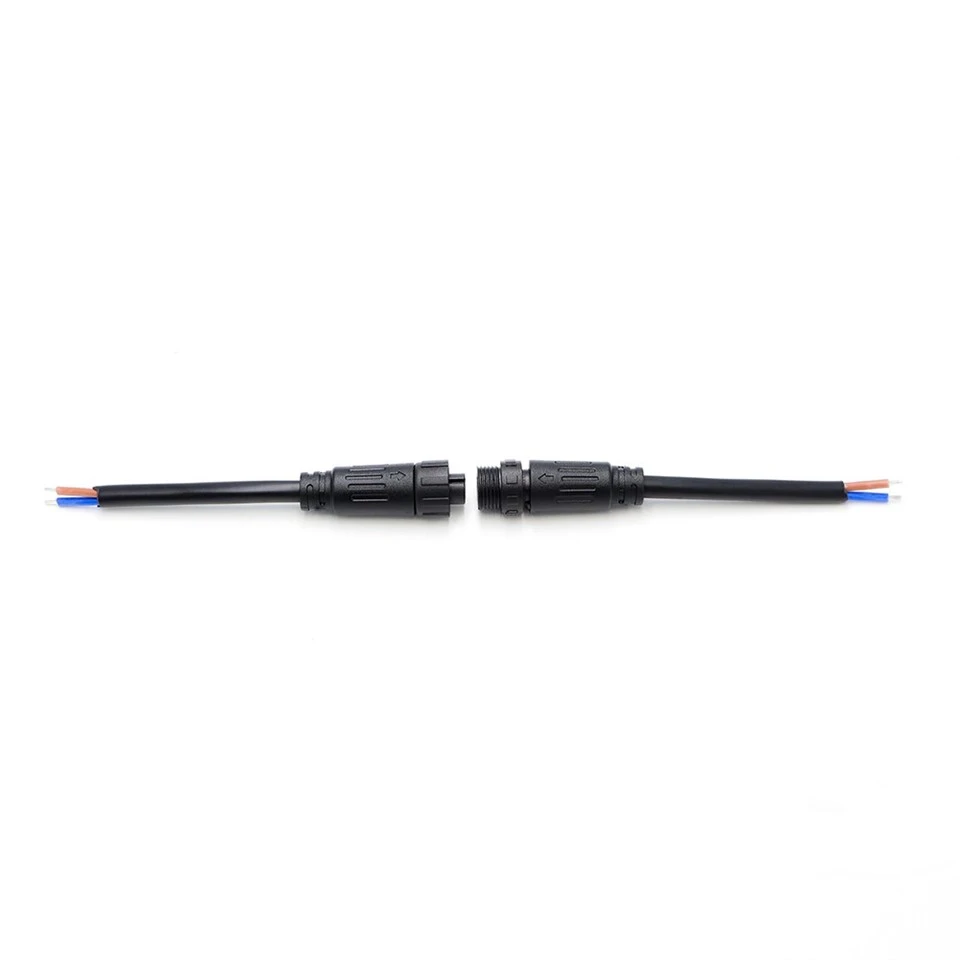

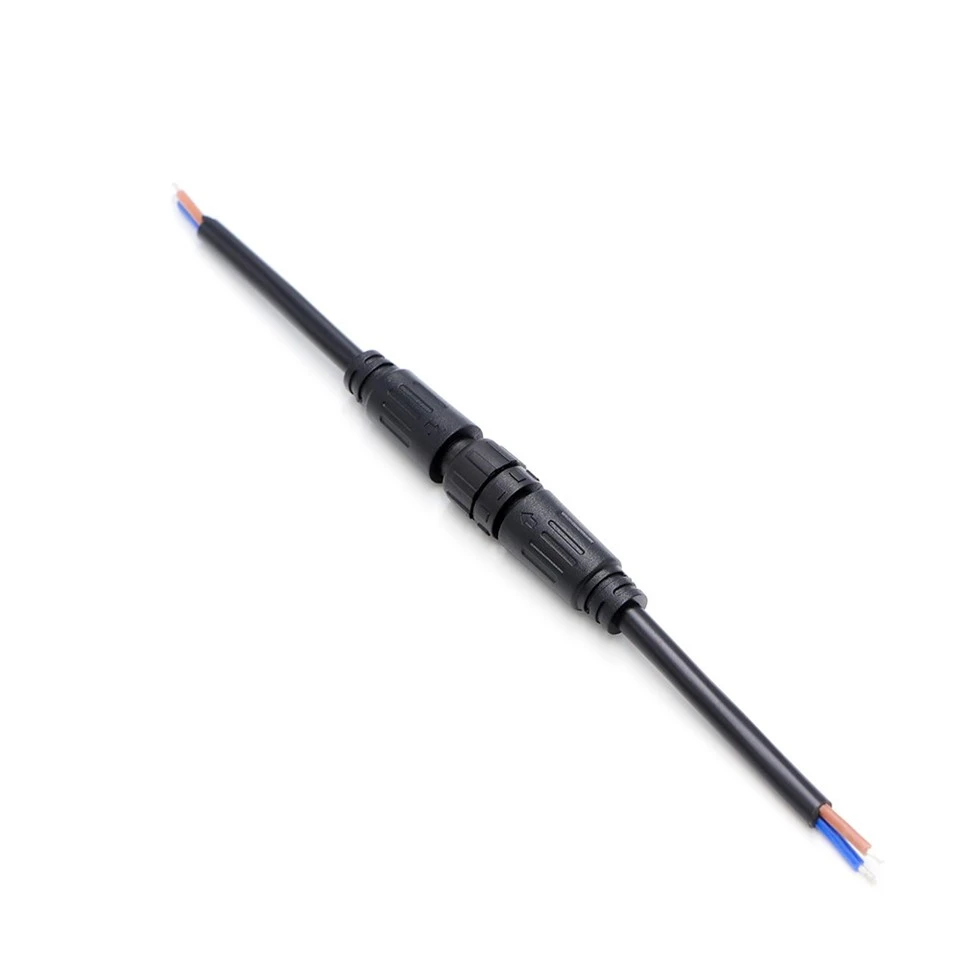

M12 3 stiftgängad vattentät kontakt IP67
Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m12 3 stiftgängad vattentät kontakt ip67 i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.
Tekniska specifikationer
|
Parameter |
Specifikation |
|
Spänningsvärde |
AC250V |
|
Nuvarande R ating |
Mindre än eller lika med 6A |
|
Tider av plugg |
1500 |
|
Max kabel OD |
Mindre än eller lika med 6,0 mm |
|
Kretsstruktur |
Parallell |
|
Kontakta motståndet |
10mΩ |
|
Isoleringsstruktur |
500MΩatDC500V |
|
Spänningshållbarhet vid rumstemperatur |
1,5 KV |
|
Temperaturklassificering |
-20 grader ~+85 grader |
|
Vattentät nivå |
IP67 |
Materialspecifikationer
|
Parameter |
Specifikation |
|
tråd material |
PVC, Gummi |
|
Jack material |
PVC |
|
Pin Material |
Nickelpläterad-mässing |
|
Tätningsring |
Gummi |
Produktteknisk ritning
Måttritningen tillhandahåller viktiga mekaniska data per bifogat CAD-extrakt. Hanpluggs totallängd 43,7 mm, med passande gänga längd 14,6 mm och panel-sidogänga 12,0 mm; kabelingång accepterar upp till 6,0 mm OD. Honuttagets totala längd 43,3 mm, med gängdjup 15,4 mm på passande yta och 8,5 mm på monteringssidan – notera asymmetrin mellan han- och honingreppslängder. Den helt sammankopplade enheten reduceras till det angivna kuvertet. Alla gängor är M12×1,0; toleranser enligt ISO 2768-m. Polariserande nyckelposition är markerad för att säkerställa korrekt orientering. PDF/DWG tillgängligt för CAD-integration. Verifiera ingreppsdjupen på 14,6 mm och 15,4 mm när du beräknar panelspel och gängöverlappning.
Produktdetalj

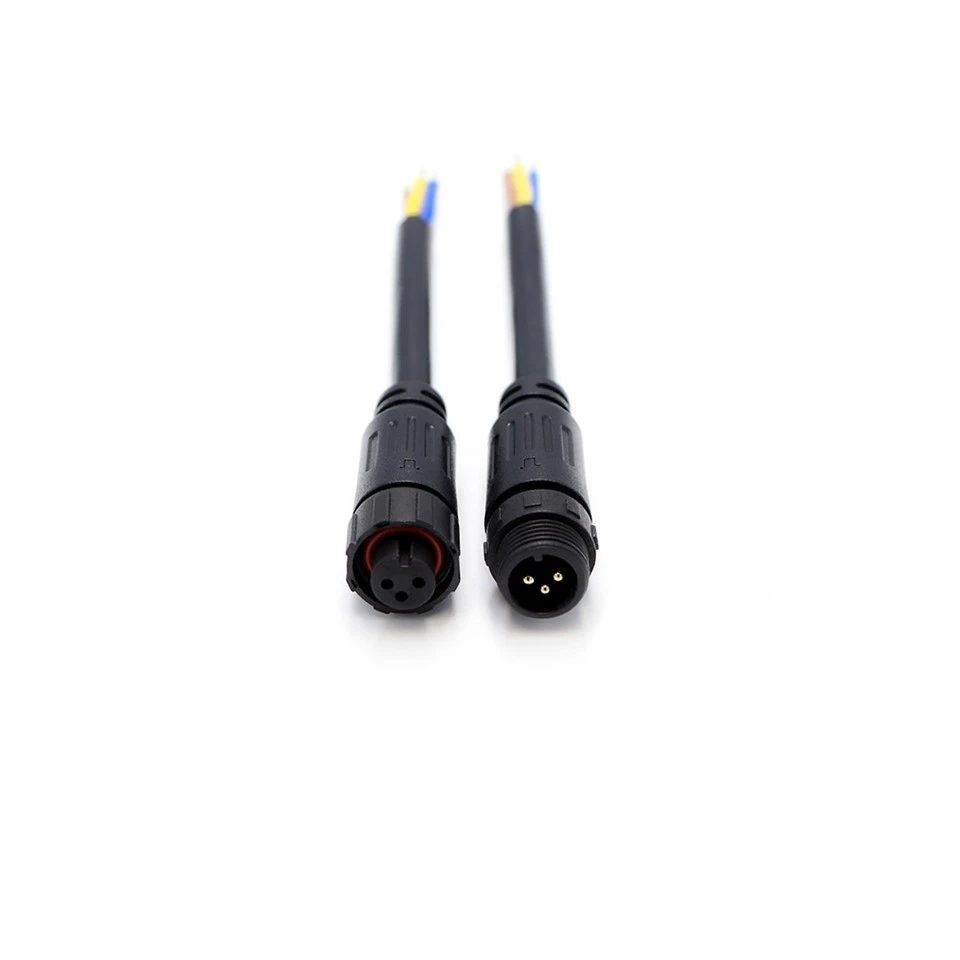

Hankontakt framifrån (3-stift, svart PVC-hus)
Den här framsidan-framifrån visar hankontakten med tre nickelpläterade-mässingskontakter arrangerade i det cirkulära standardmönstret M12 (stift med 1,0 mm diameter). Det svarta PVC-formade höljet ger mekaniskt skydd och elektrisk isolering; den inbyggda polariserande nyckeln är synlig vid klockan 12, vilket säkerställer korrekt orientering under parningen. Den släta ytan möjliggör enkel rengöring av skräp före anslutning. Ingen tätningsring är exponerad på denna sida – den sitter bakom gängroten. Använd denna bild för att verifiera stiftets skick, centrering och frånvaron av grader eller deformation före montering.
Man och kvinna åtskilda (röd cirkelmarkering)
Det här fotot visar hankontakten (vänster) och honkontakten (höger) åtskilda, med en röd cirkel som markerar tätnings O-ringen på hangängans rot – det primära IP67-tätningselementet. Båda metallgängorna (M12×1.0) är fullt synliga; den röda bildtexten hjälper till att lokalisera tätningen före montering, vilket förhindrar utelämnande under fältinstallation. O--ringsmaterialet är gummi, kompatibelt med –20 grader till +85 grader och resistent mot fukt och milda kemikalier. Den här bilden fungerar som en visuell påminnelse om att inspektera O-ringen för skärsår eller slitage före varje parning.
FAQ
