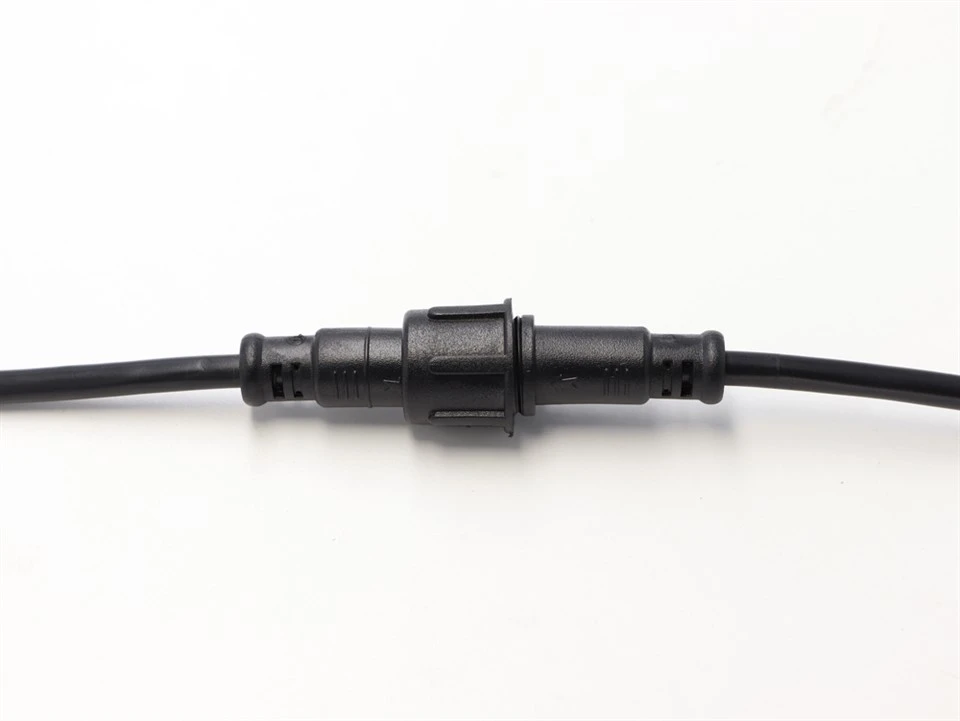

M17 2 stiftgängad vattentät kontakt IP67

Denna M17 gängade kontakt är designad för industriella kraftanslutningar där stabil strömöverföring och pålitlig låsning krävs. Klassad till 10A/250V, den finns i 2--, 3- och 4-stiftsversioner för att stödja olika ström- och kontrolllayouter. Den M17×1.0 gängade kopplingen ger säker mekanisk kvarhållning i applikationer som utsätts för vibrationer, inklusive transportörutrustning, pumpsystem och elektriska utomhusinstallationer. Med mindre än eller lika med 10mΩ kontaktresistans, Större än eller lika med 500MΩ isolationsresistans vid DC 500V, och 1,5kV dielektrisk styrka, bibehåller kontakten stabil prestanda genom mer än 1 500 parningscykler. Nickelpläterade mässingskontakter, IP67-tätning och PVC-kabelskydd tillåter drift från -20 grader till +85 grader med kabeldiametrar upp till 9,0 mm. Parallellkretsdesign stöder flexibel kabeldragning, medan anpassade stiftkonfigurationer, kabellängder och höljesalternativ är tillgängliga för specifika projekt.

Skicka förfrågan

Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m17 2 stiftgängad vattentät kontakt ip67 i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

Tekniska specifikationer

Parameter	Specifikation
Spänningsvärde	AC250V
Nuvarande R ating	Mindre än eller lika med 10A
Tider av plugg	1500
Max kabel OD	Mindre än eller lika med 9,0 mm
Kretsstruktur	Parallell
Kontakta motståndet	10mΩ
Isoleringsstruktur	500MΩatDC500V
Spänningshållbarhet vid rumstemperatur	1,5 KV
Temperaturklassificering	-20 grader ~+85 grader
Vattentät nivå	IP67

Materialspecifikationer

Parameter	Specifikation
tråd material	PVC, Gummi
Jack material	PVC
Pin Material	Nickelpläterad-mässing
Tätningsring	Gummi

Produktteknisk ritning

Core Configuration Diagram

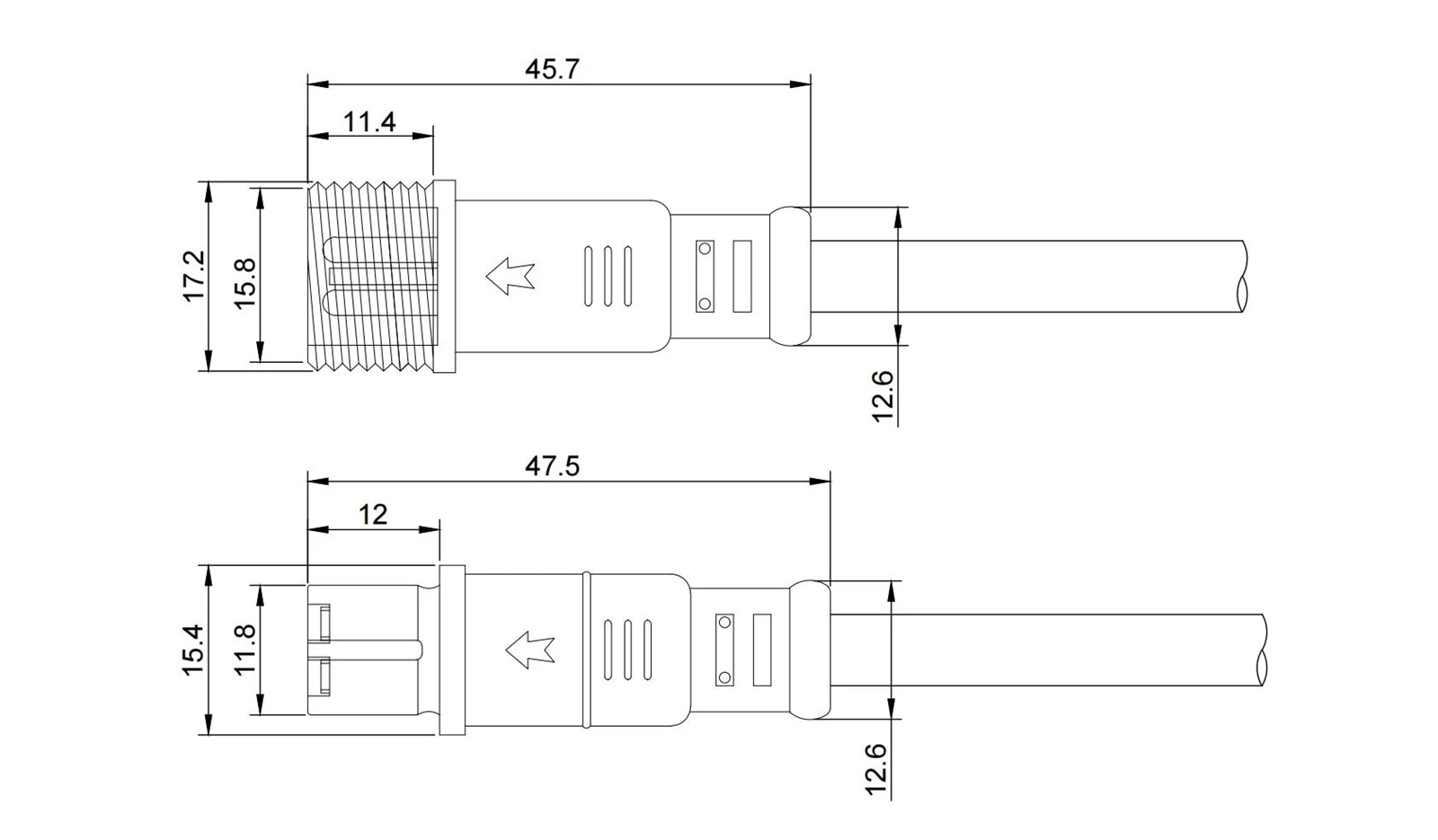

Dimensional Drawing

Nyckeltexter från CAD – hanpluggs totallängd 45,7 mm, passande gänga 11,4 mm, panel-sidogänga 15,8 mm. Gängdjup för honuttaget 12,6 mm, monteringsmutter 12,0 mm tvärs över plattorna. Kopplingsmutterbredd 15,4 mm, bakre-ändmutter 11,8 mm, med ett referensmått på 12,6 mm på matchande yta. M17×1,0 gänga båda ändar – inte M16, så dubbel-kolla din matchande plugg. Max kabel OD 9,0 mm per spec. ISO 2768-m toleranser. PDF eller DWG tillgängligt om du behöver släppa det direkt i din CAD-layout. Huslängd, gängprofil eller paneltjocklek – vi kan justera det som inte passar din applikation.

FAQ

F1: Vilka faktorer bör jag tänka på när jag väljer en kontakt?

S: Tre huvudsakliga saker – hur mycket ström och spänning du kör, var den kommer att användas (IP-klassning och temperatur) och hur mycket utrymme du har att arbeta med. Vi erbjuder gängade, snabb-låsande och själv-låsande stilar, var och en lämpad för olika behov. Inte säker? Berätta för oss vad du gör så pekar vi dig i rätt riktning.

F2: Vad säger M-numret (M7, M8, M12, M14, M15, M16) mig egentligen?

S: Det är gängdiametern i millimeter. De mindre som M7 och M8 är avsedda för kompakt växel och låg-ström – sensorer, små LED-lampor, sånt. När du väl kommer till M12 och uppåt hanterar de mer ström och tjockare kablar, vilket är vad du behöver för kraftfördelning och tyngre utrustning.
