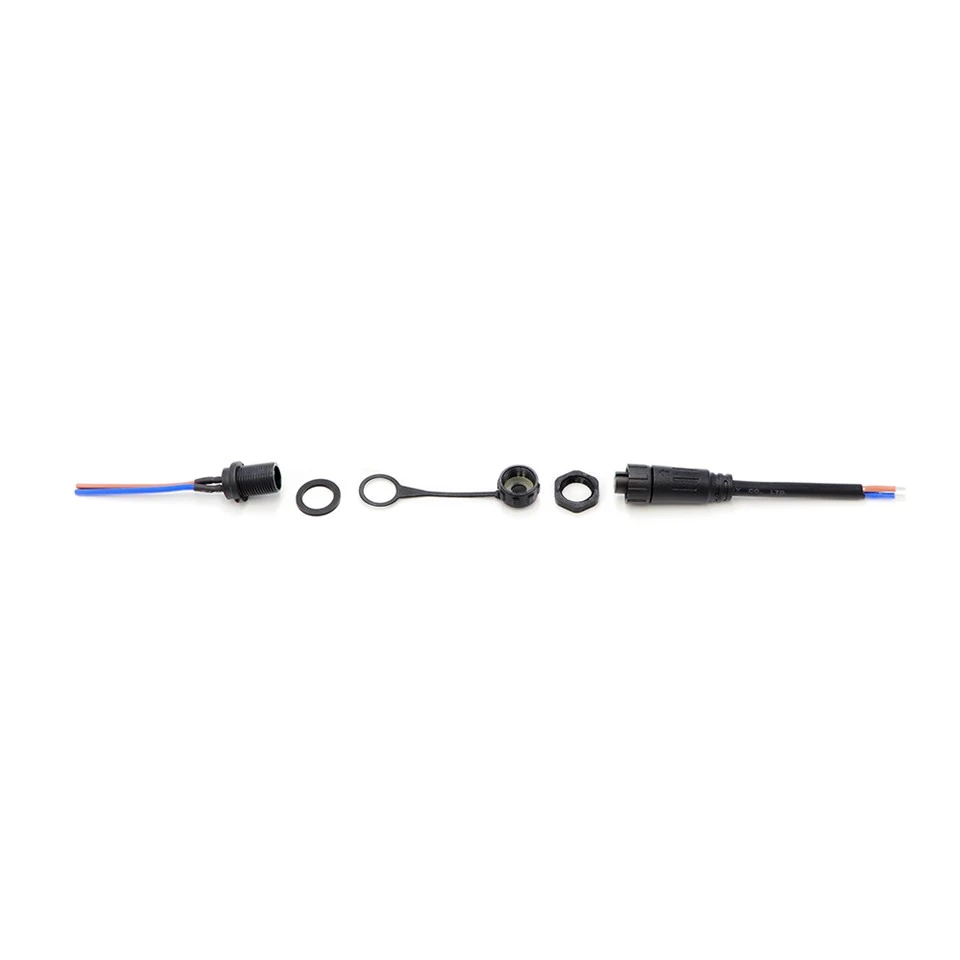

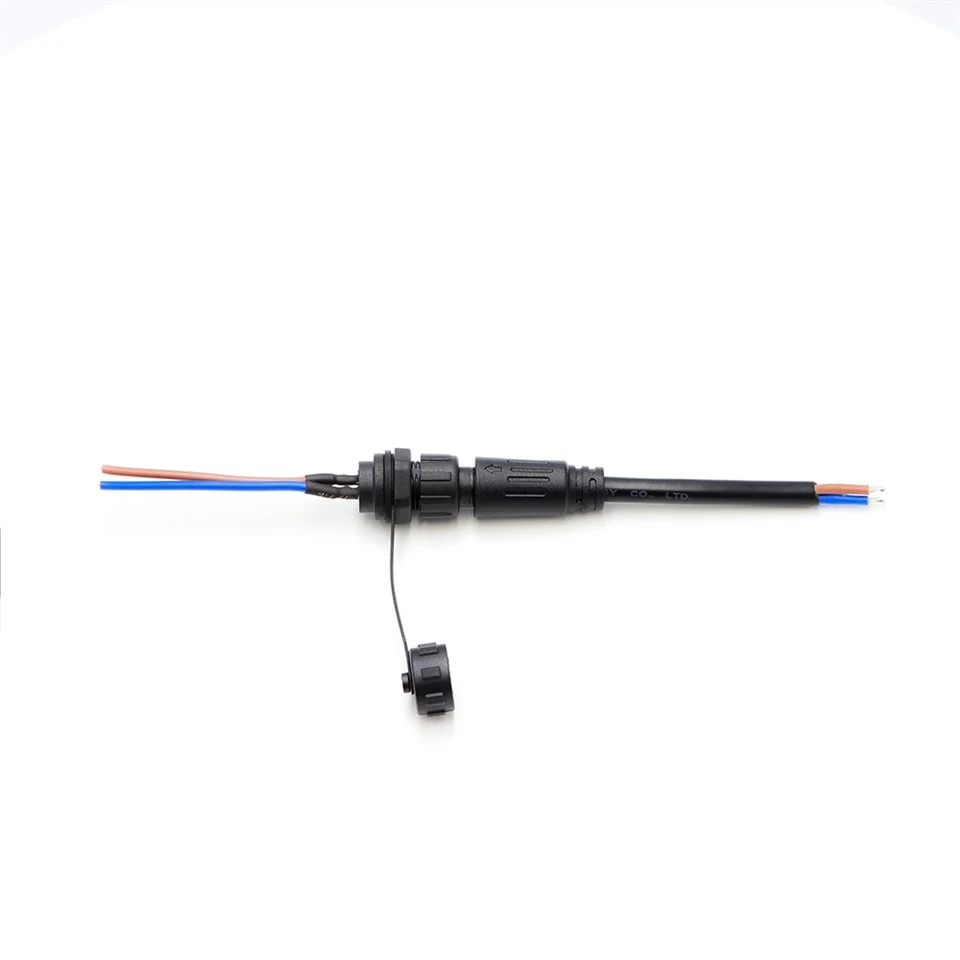

M16 2 kärnpanelmonterad gängad vattentät kontakt IP67

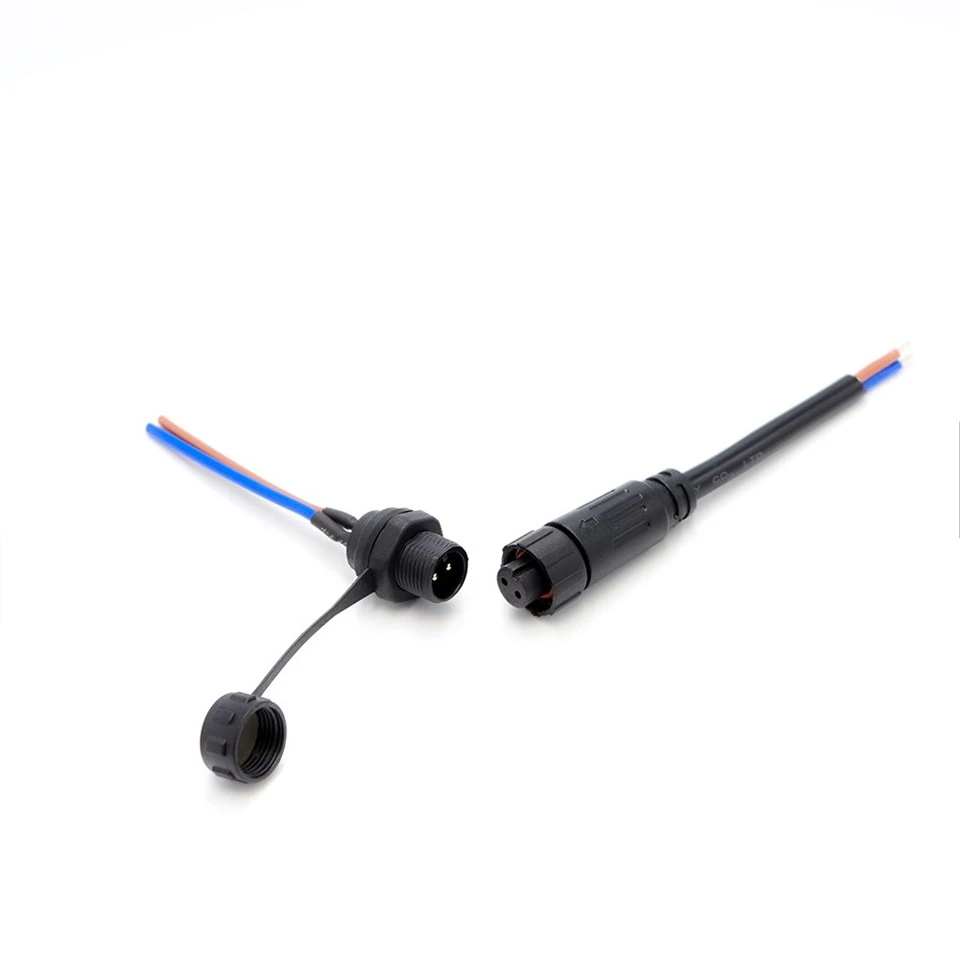

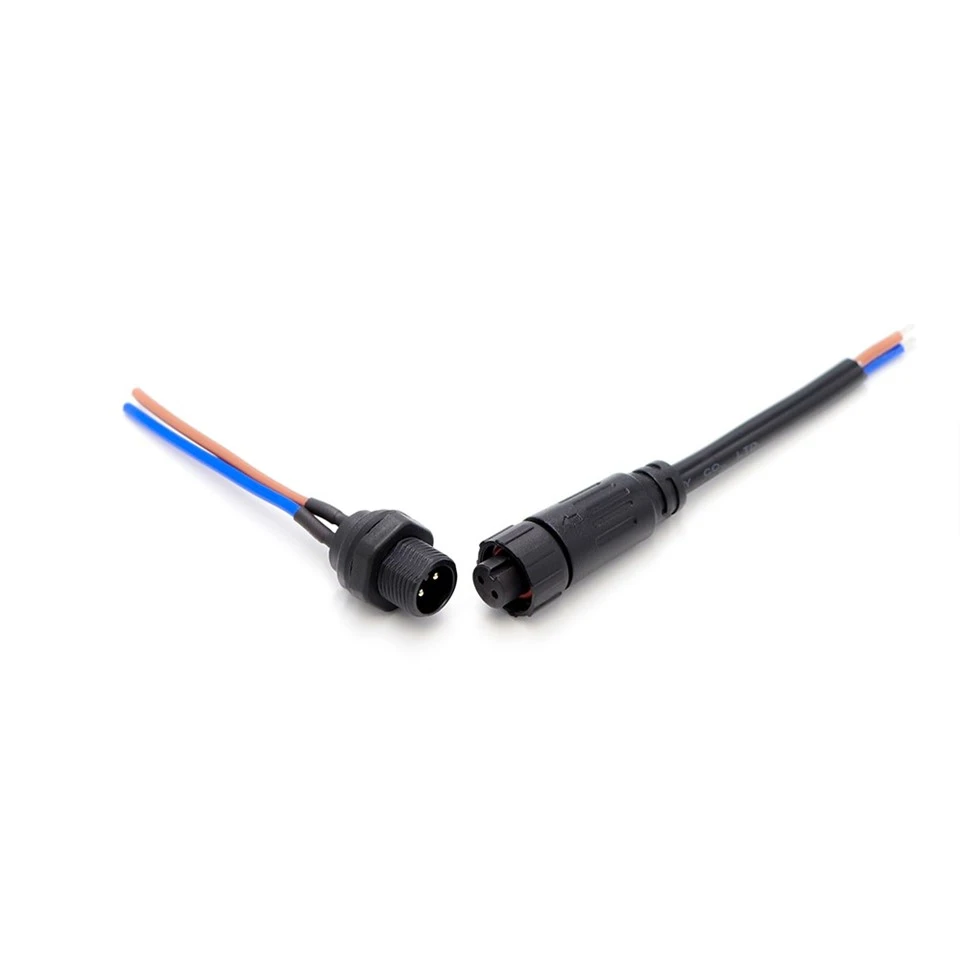

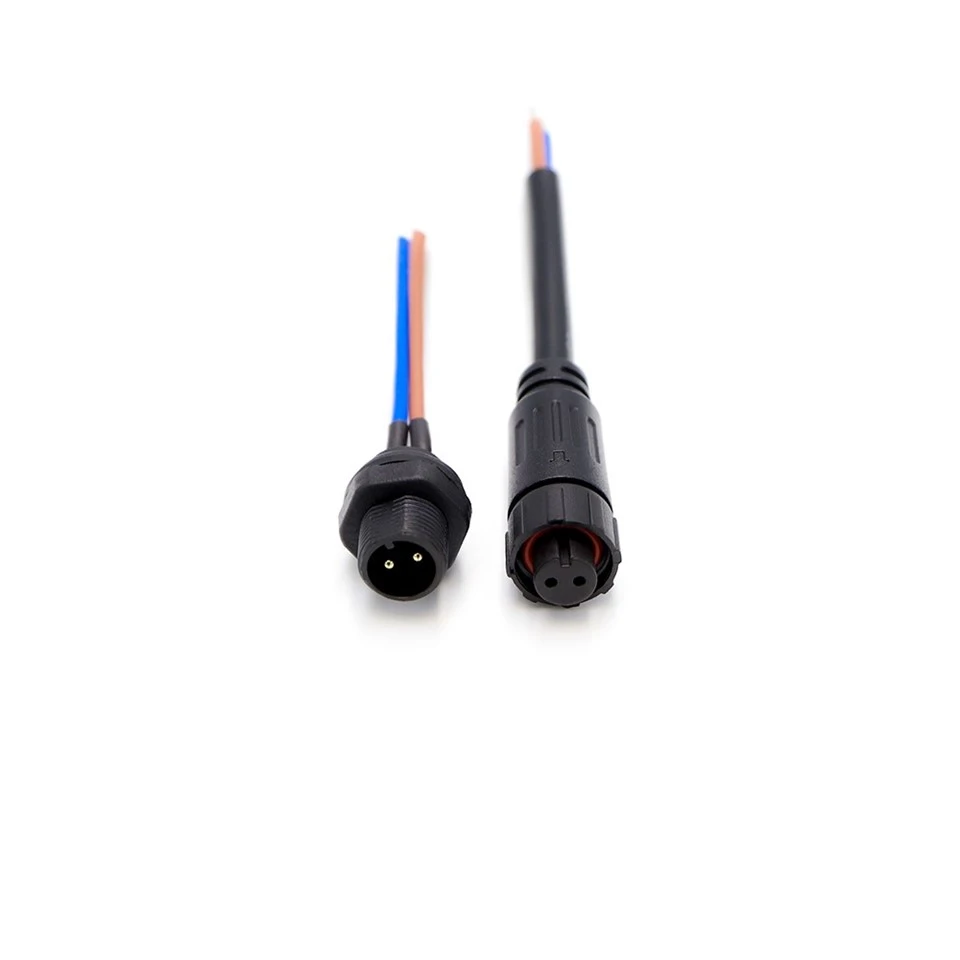

Den panelmonterade versionen av M16 2-kärnan är byggd för fast installation – går genom ett cirkulärt urtag med en gängad bussning och en tätningsbricka. Denna design eliminerar genomgående kabelhål, vilket innebär färre platser för fukt att smyga in. Bra för kontrollskåp, kopplingsdosor, utomhuskapslingar. 10A/250V AC, M16×1.0 gänga. El: Mindre än eller lika med 10mΩ kontaktresistans, Större än eller lika med 500MΩ isolering vid DC 500V, 1,5kV dielektriskt motstånd, 1 500 cykler. IP67-tätning, nickelpläterade mässingsstift, PVC-hus, -20 grader till +85 grader . Parallell krets. Fungerar bra för OEM-kontrollsystem, väderbeständig distribution och panelbyggen där det är en prioritet att hålla kapslingen förseglad. Paneltjockleksintervallet finns på ritningen – kontrollera det innan du skär.

Skicka förfrågan

Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m16 2 kärnpanelmonterad gängad vattentät kontakt ip67 i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

Tekniska specifikationer

Parameter	Specifikation
Spänningsvärde	AC250V
Nuvarande R ating	Mindre än eller lika med 6A
Tider av plugg	1500
Max kabel OD	Mindre än eller lika med 8,0 mm
Kretsstruktur	Parallell
Kontakta motståndet	10mΩ
Isoleringsstruktur	500MΩatDC500V
Spänningshållbarhet vid rumstemperatur	1,5 KV
Temperaturklassificering	-20 grader ~+85 grader
Vattentät nivå	IP67

Materialspecifikationer

Parameter	Specifikation
tråd material	PVC, Gummi
Jack material	PVC
Pin Material	Nickelpläterad-mässing
Tätningsring	Gummi

Produktteknisk ritning

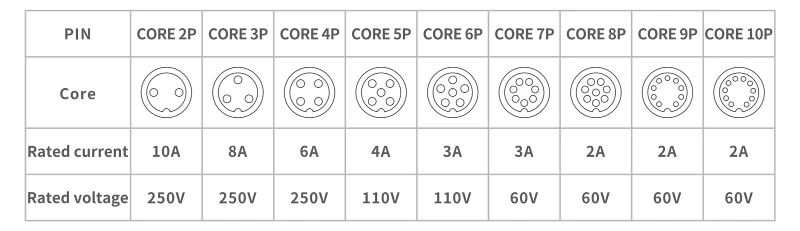

Core Configuration Diagram

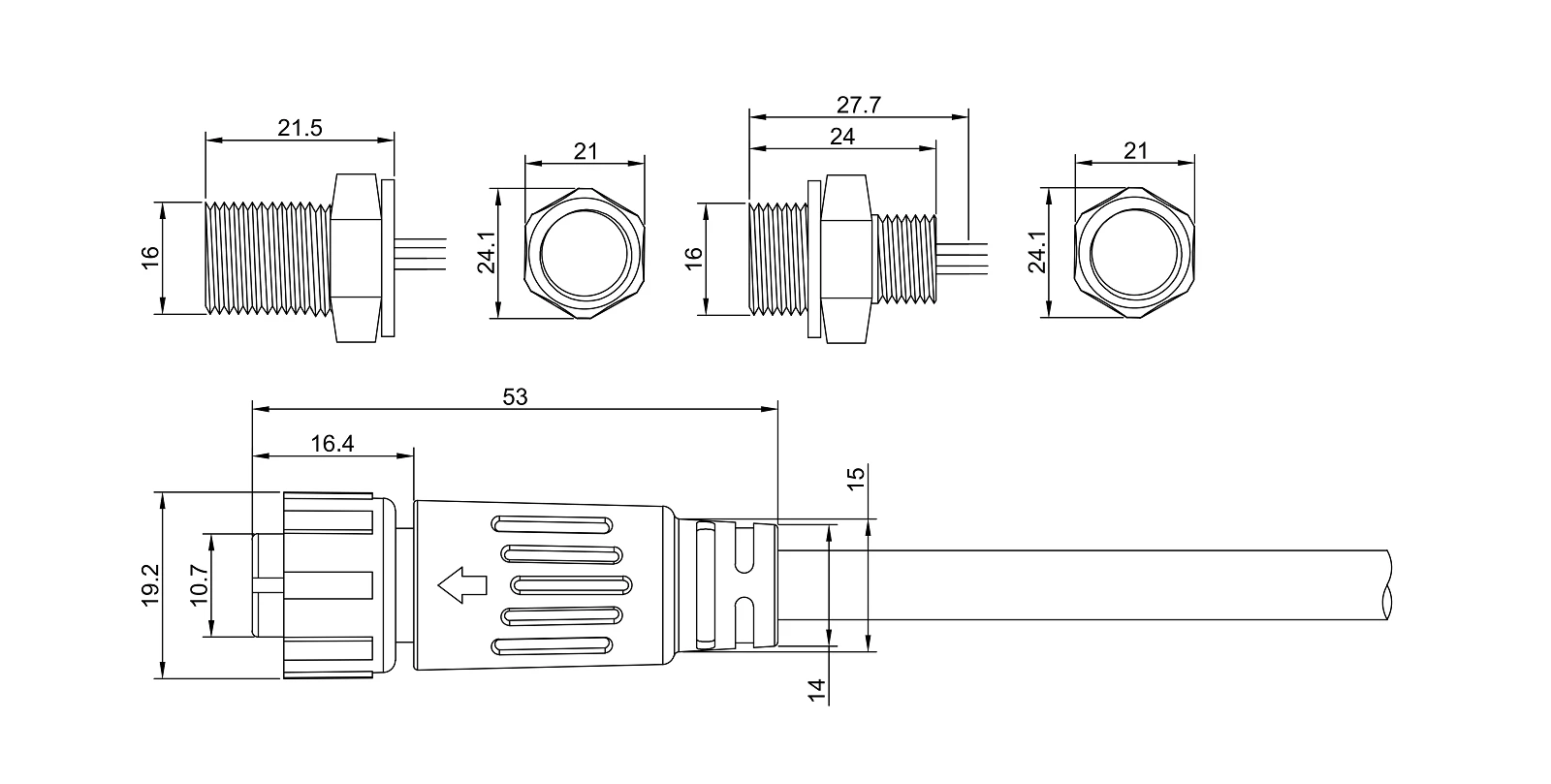

Dimensional Drawing -

Från CAD: panelmonterad hanplugg 53,0 mm totalt, M16×1,0 bussningsgänga 15,0 mm, gänga på panelsidan 14,0 mm, monteringsmutter 24,1 mm AF. Honuttag: passande gängdjup 16,4 mm, mutter 21,5 mm AF. Strömnedsättning för panelmonterade serier: 2-stift 10A/250V, 3-stift 8A/250V, 4-stift 6A/250V, 5-stift 4A/110V, upp till 10-stift 2A/60V. ISO 2768‑m. PDF/DWG tillgänglig. Och ja – husets längd, gängprofiler, mutterstorlekar, kontaktarrangemang kan alla modifieras för att matcha din paneltjocklek och kabelgenomföringsbehov. Berätta bara vad du jobbar med.

Produktdetalj

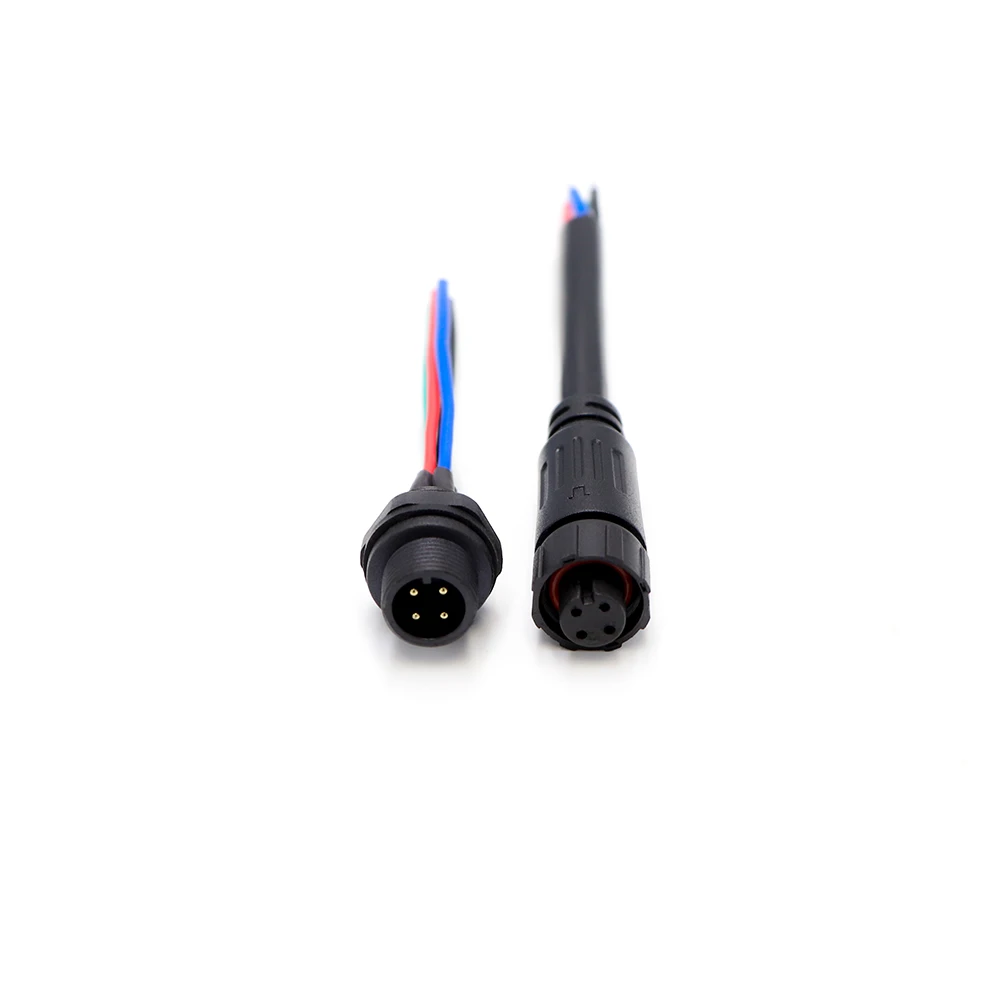

Man och kvinna framifrån (4-stiftsversion)

Det här fotot framifrån visar hankontakten och honuttaget på 4-stiftsvarianten (för illustrationsändamål) placerade sida vid sida. Båda har fyra nickelpläterade mässingskontakter arrangerade i det cirkulära standardmönstret M16, med svarta PVC-höljen. Den här bilden hjälper till att verifiera stift/sockeljustering och orientering före montering.

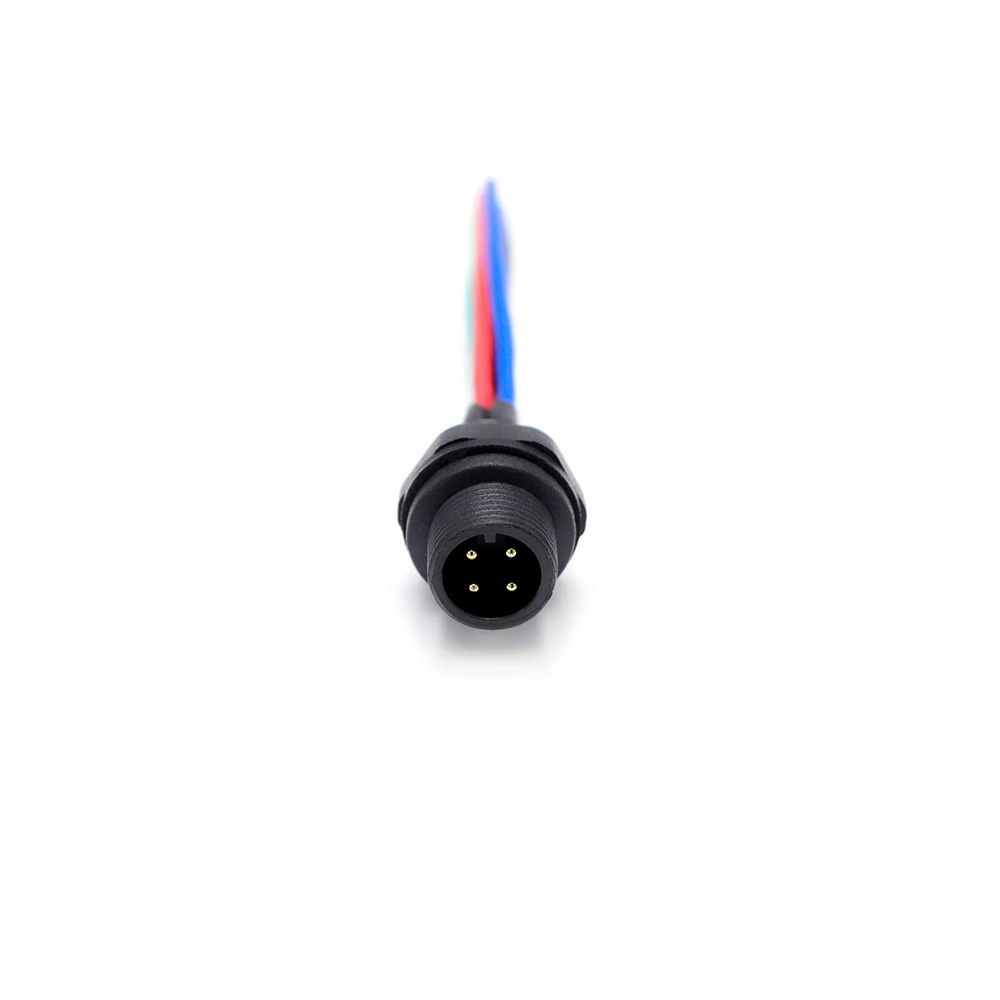

Hankontakt framifrån (4-stiftsversion, svart PVC)

Denna vy framifrån visar hankontakten i 4-stiftsvarianten (för illustrationsändamål) med fyra förnicklade mässingsstift tydligt synliga. Det svarta PVC-huset och M16×1.0 utvändig gänga visas också. Den här bilden hjälper till att inspektera stiftens skick, rakhet och pläteringskvalité före parning.
