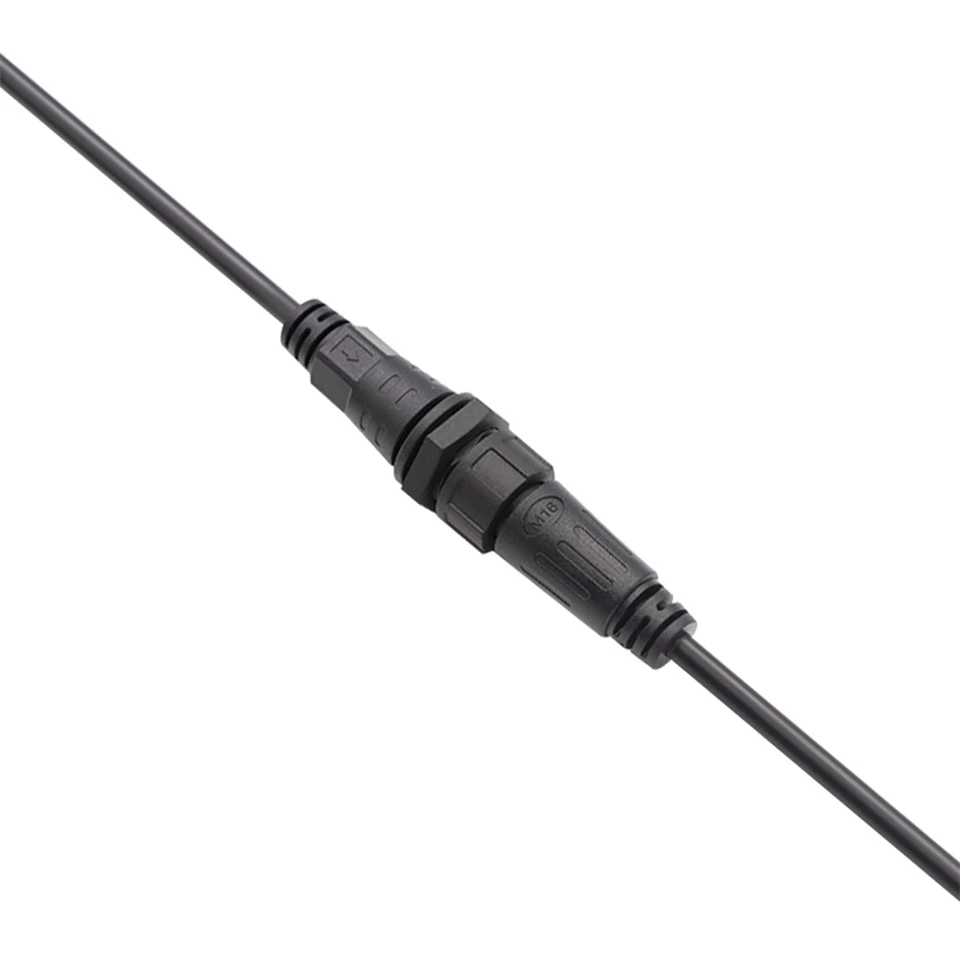

M16 4 stiftgängad vattentät kontakt IP67

M16 4-stiftet är inriktat på marin belysning, kontrollpaneler och utomhusströminställningar som behöver 6A/250V över flera hybridkretsar. Gängan är M16×1.0 – låser tätt i miljöer med hög skakkraft som generatorset, VVS-ställ och kajutrustning. Samma elektriska stomme som resten av familjen: Mindre än eller lika med 10mΩ kontaktresistans, Större än eller lika med 500MΩ isolering vid DC 500V, 1,5kV dielektrisk, bra för 1 500 cykler. IP67-tätning, nickelpläterade stift, PVC-mantel – går från -20 grader till +85 grader, vått eller dammigt, inga problem. Kabel OD upp till 8,0 mm. Parallell krets stöder daisy-chain layout. Vi kan justera stiftkonfigurationer och kabelsammansättningar för att passa. Det extra stiftet ger dig mer flexibilitet än 2- eller 3-stiftsversionerna, utan att ge upp någon hållbarhet.

Skicka förfrågan

Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m16 4 stiftgängad vattentät kontakt ip67 i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

Tekniska specifikationer

Parameter	Specifikation
Spänningsvärde	AC250V
Nuvarande R ating	Mindre än eller lika med 6A
Tider av plugg	1500
Max kabel OD	Mindre än eller lika med 8,0 mm
Kretsstruktur	Parallell
Kontakta motståndet	10mΩ
Isoleringsstruktur	500MΩatDC500V
Spänningshållbarhet vid rumstemperatur	1,5 KV
Temperaturklassificering	-20 grader ~+85 grader
Vattentät nivå	IP67

Materialspecifikationer

Parameter	Specifikation
Trådmaterial	PVC, Gummi
Jack material	PVC
Pin Material	Nickelpläterad-mässing
Tätningsring	Gummi

Produktteknisk ritning

Core Configuration Diagram

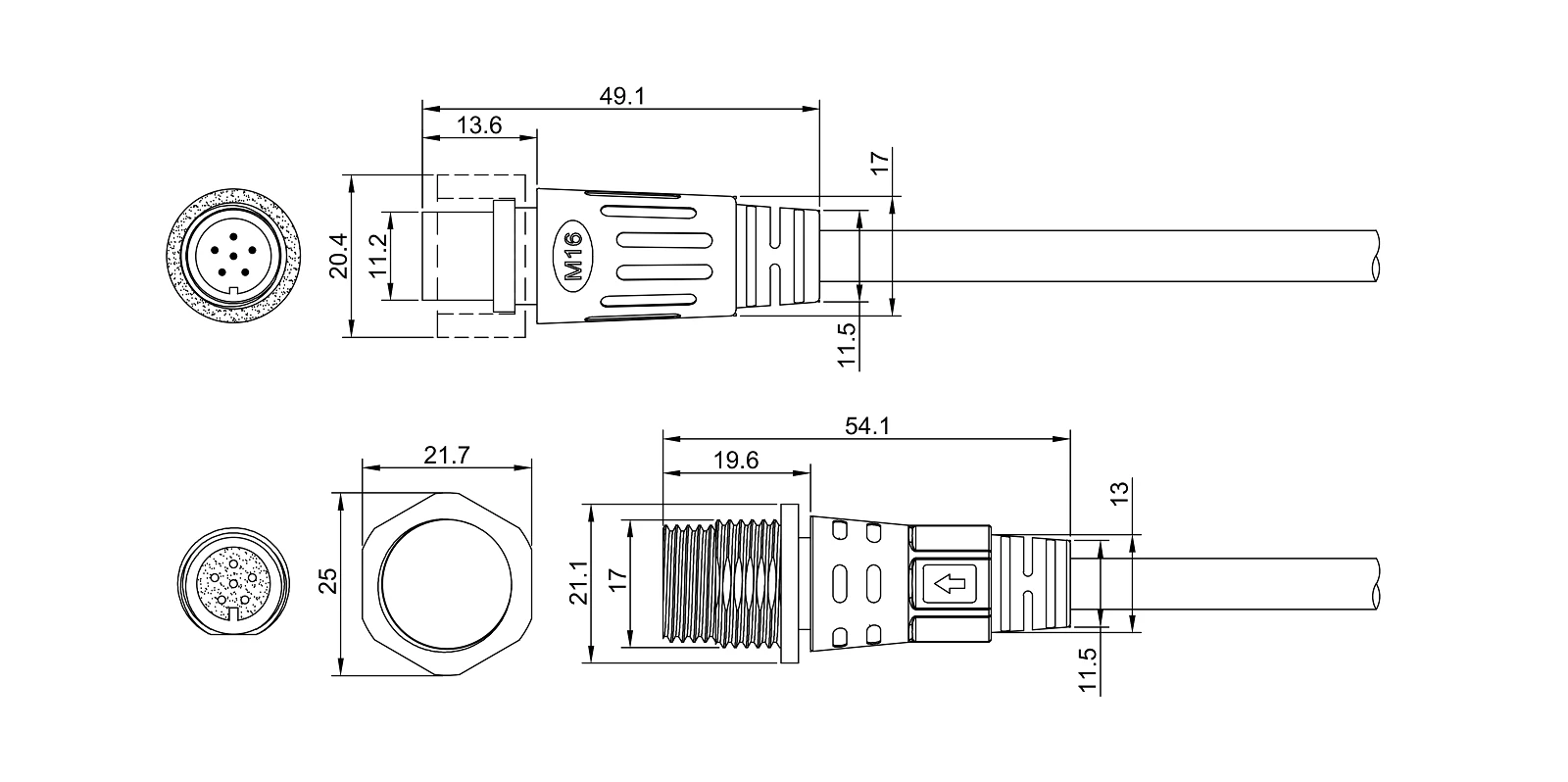

Dimensional Drawing

CAD ger oss: hanplugg 49,1 mm lång, passande gänga 13,6 mm, kopplingsmutter 20,4 mm tvärs över plattorna. Honuttag 54,1 mm totalt, gängdjup 21,7 mm, monteringsmutter 21,1 mm AF. M16×1.0 båda ändar. Klassificering för 4-stift är 6A/250V – 2-stift gör 10A/250V, 3-stift 8A/250V, 5-stift 4A/110V, 6-stift 3A/60V. ISO 2768‑m. PDF eller DWG tillgänglig på begäran. Om din paneltjocklek eller kabelingång är icke-standard, kan vi ändra höljets längd, gängspecifikationer på panelsidan eller kontaktarrangemang för att matcha.

Produktdetalj

Hankontakt (5-stiftsversion)

Det här fotot visar hankontakten i 5-stiftsvarianten (för illustrationsändamål), med fem nickelpläterade mässingskontakter arrangerade i det cirkulära standardmönstret M16. Det svarta PVC-huset och M16×1.0 utvändig gänga syns tydligt. Den här bilden hjälper till att verifiera stiftens skick och orientering innan parning.

Honuttag med cirkulär anslutningsring (5-stiftsversion)

Det här fotot visar honuttaget på 5-stiftsvarianten (för illustrationsändamål) med dess cirkulära anslutningsring fäst. De fem uttagskontakterna och det svarta PVC-höljet syns tydligt, tillsammans med M16×1.0 invändig gänga. Den cirkulära ringen ger ytterligare mekaniskt stöd och inriktning under parning. Den här bilden hjälper till att inspektera kontaktens tillstånd och monteringens inriktning.
