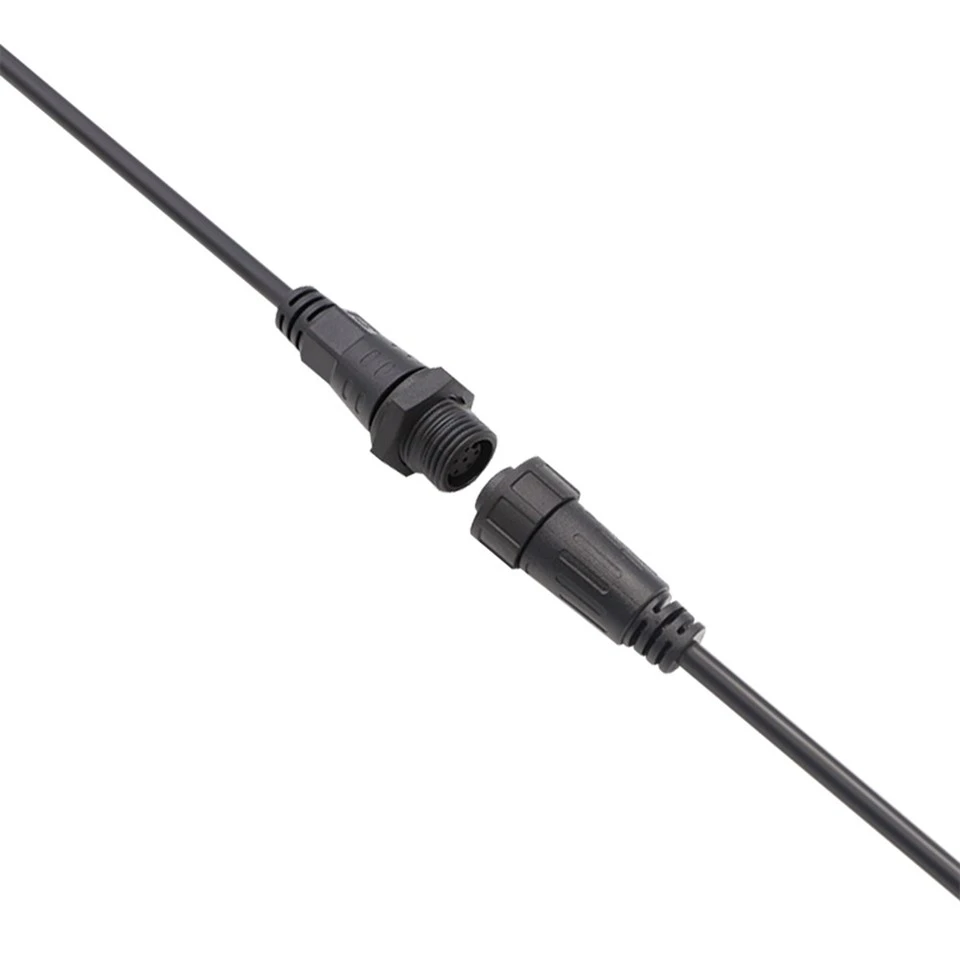

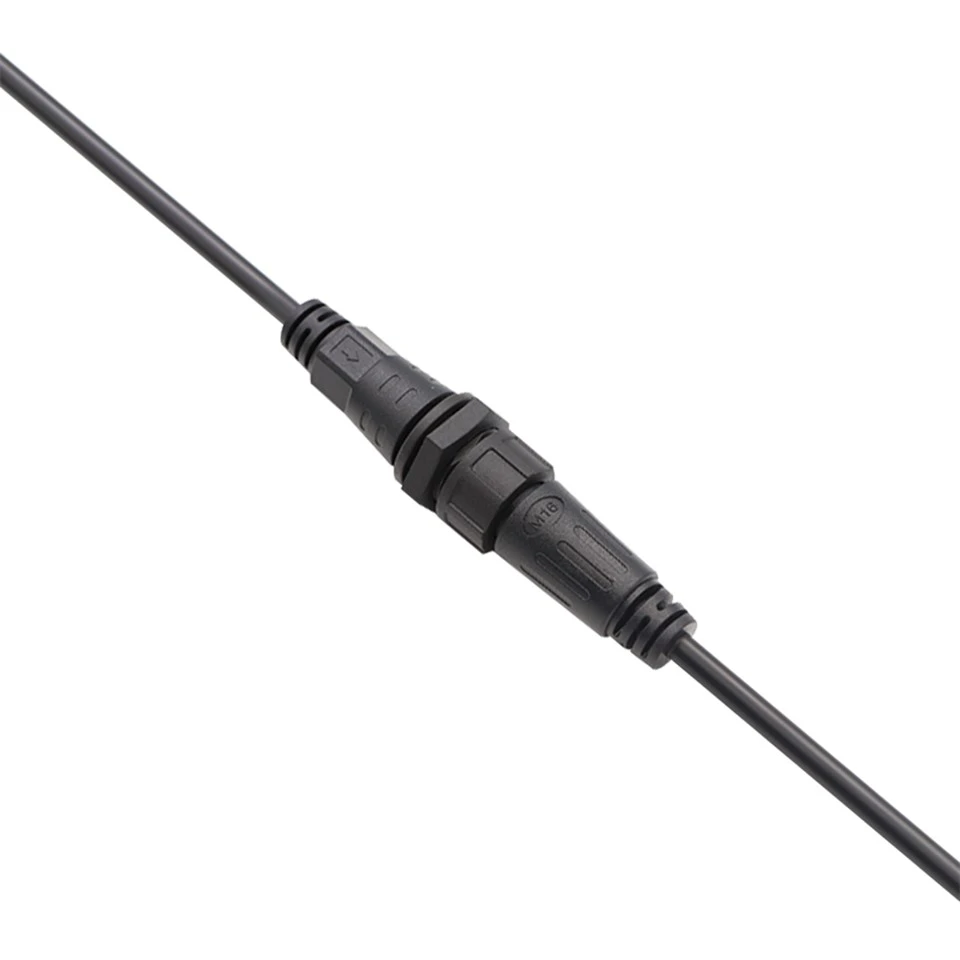

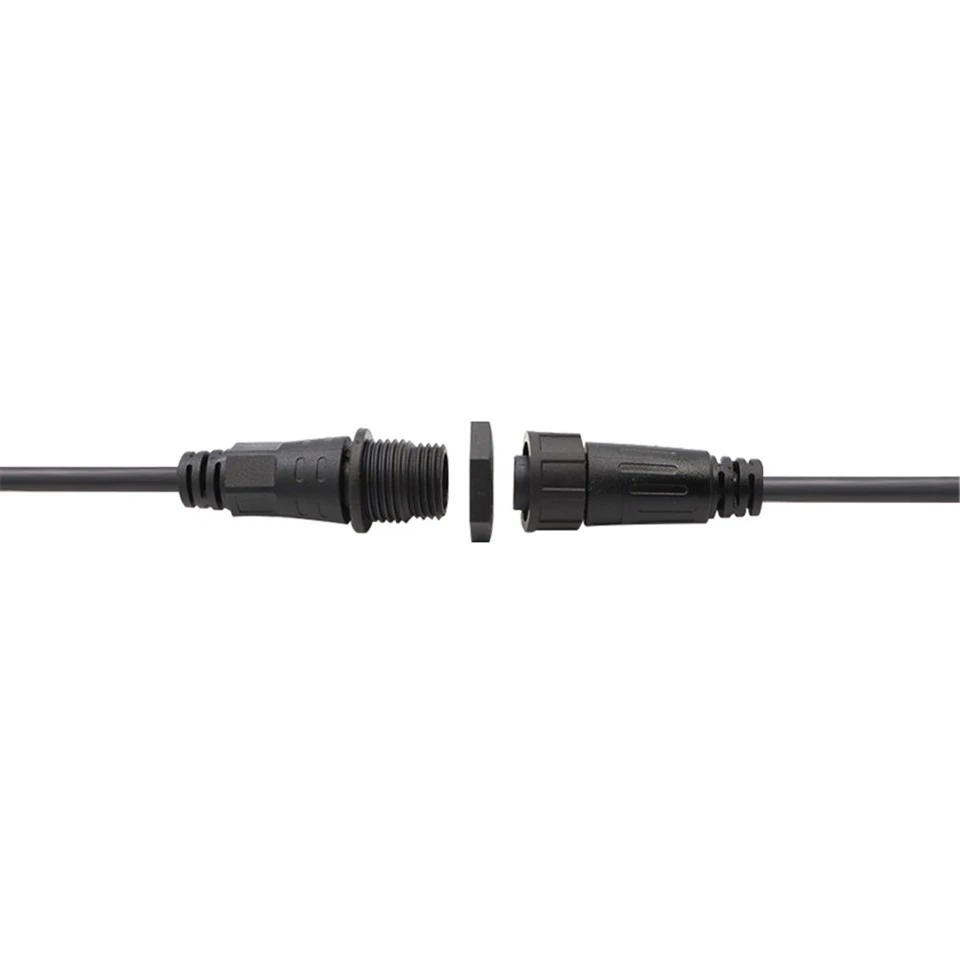

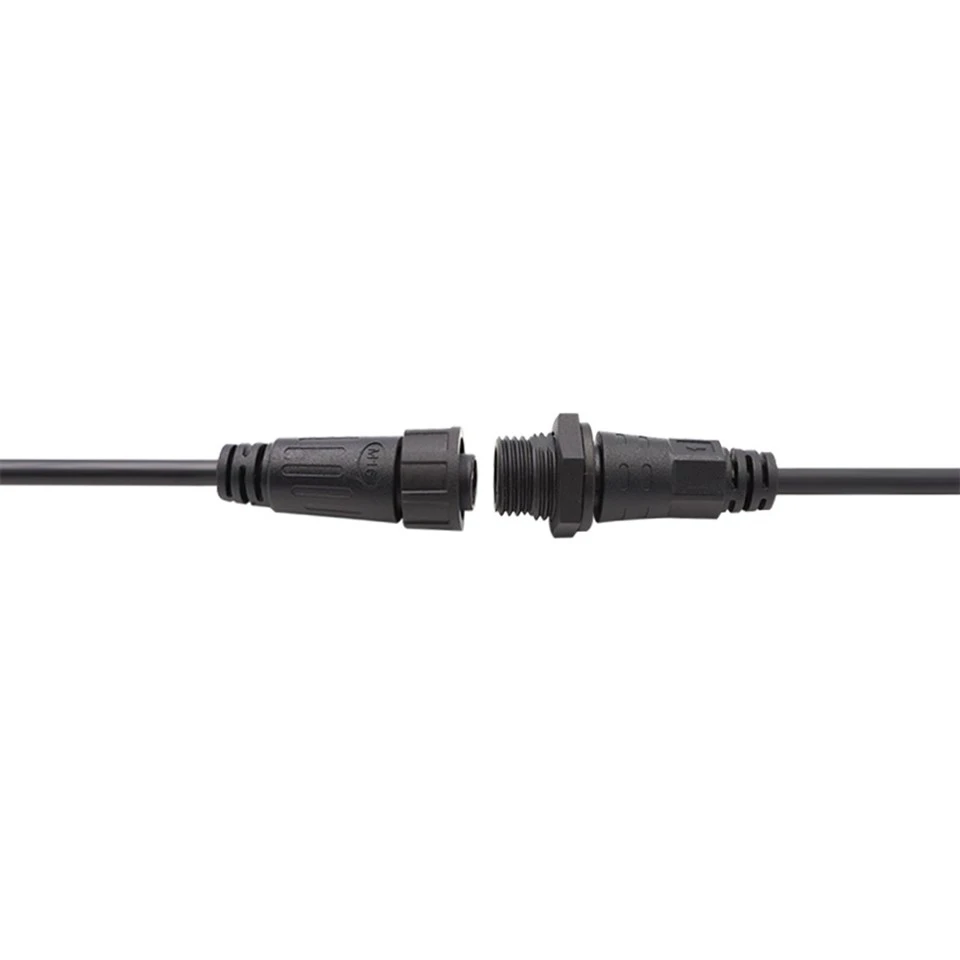

M16 5 stiftgängad vattentät kontakt IP67

5-stifts M16 är en flerkretsarbetshäst för automation, LED-system och utomhuskontroller – 4A/110V per stift, vilket täcker många sensor- och signaldistributionsscenarier. M16×1.0-gänga håller den låst på robotarmar, transportbandssensornätverk och distribuerade ljusslingor. Elektricitet överensstämmer med serien: Mindre än eller lika med 10mΩ kontaktresistans, Större än eller lika med 500MΩ isolering vid DC 500V, 1,5kV dielektrikum, 1 500-cykel klassificerad. IP67-tätning, nickelpläterade mässingskontakter, PVC-mantel – bra för -20 grader till +85 grader . Max kabel 8,0 mm OD. Parallell krets för seriekoppling. OEM/ODM-alternativ öppna. Den verkliga fördelen? Du får fem oberoende kretsar i samma M16-skal som vanligtvis rymmer färre – så att du kan minska antalet anslutningar på komplexa styrsystem.

Skicka förfrågan

Dongguan Hejiaxin Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av m16 5 stiftgängad vattentät kontakt ip67 i Kina. Vänligen grossist hållbara produkter tillverkade i Kina här och få prislista från vår fabrik. Alla skräddarsydda produkter är av hög kvalitet och konkurrenskraftiga priser.

Tekniska specifikationer

Parameter	Specifikation
Spänningsvärde	AC250V
Nuvarande R ating	Mindre än eller lika med 6A
Tider av plugg	1500
Max kabel OD	Mindre än eller lika med 8,0 mm
Kretsstruktur	Parallell
Kontakta motståndet	10mΩ
Isoleringsstruktur	500MΩatDC500V
Spänningshållbarhet vid rumstemperatur	1,5 KV
	-20 grader ~+85 grader
Vattentät nivå	IP67

Materialspecifikationer

Parameter	Specifikation
tråd material	PVC, Gummi
Jack material	PVC
Pin Material	Nickelpläterad-mässing
Tätningsring	Gummi

Produktteknisk ritning

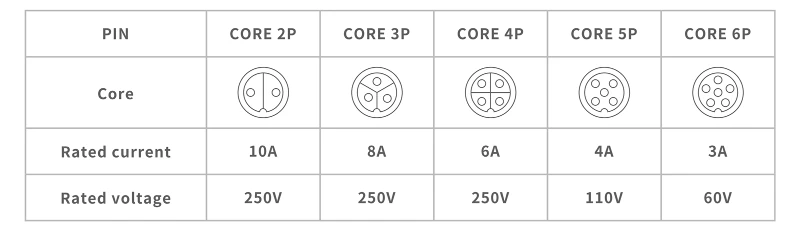

Core Configuration Diagram

Dimensional Drawing

Ritningsspecifikationer: hanplugg 49,1 mm totalt, passande gänga 13,6 mm, kopplingsmutter 20,4 mm AF. Honuttag 54,1 mm totalt, gängdjup 21,7 mm, monteringsmutter 21,1 mm AF. M16×1.0. 5-stift är klassificerat 4A/110V – andra varianter: 2-stift 10A/250V, 3-stift 8A/250V, 4-stift 6A/250V, 6-stift 3A/60V. ISO 2768‑m. CAD-filer tillgängliga i PDF eller DWG. Vi kan även ändra gängform, huslängd eller kontaktlayout om din ansökan kräver något utanför standardritningen.

Produktdetalj

Honuttag 6-stift med cirkulär anslutningsring

Det här fotot visar honuttaget på 6-stiftsvarianten (för illustrationsändamål) med dess cirkulära anslutningsring fäst. De sex uttagskontakterna och det svarta PVC-höljet är tydligt synliga, tillsammans med M16×1.0 invändig gänga. Den cirkulära ringen ger ytterligare mekaniskt stöd och inriktning under parning.

Manlig och kvinnlig frontvy (6-stiftsversion, svart PVC)

Det här fotot framifrån visar hankontakten och honuttaget på 6-stiftsvarianten (för illustrationsändamål) sida vid sida. Båda har sex nickelpläterade mässingskontakter arrangerade i standard M16 cirkulärt mönster, med svarta PVC-höljen. Den här bilden hjälper till att verifiera stift/sockeljustering och orientering före montering.
